Máquina automática de embrulho de filme de estiramento servo

Princípio de funcionamento:

Especificações Técnicas

Função e recursos principais:

Indústrias e cenários aplicáveis

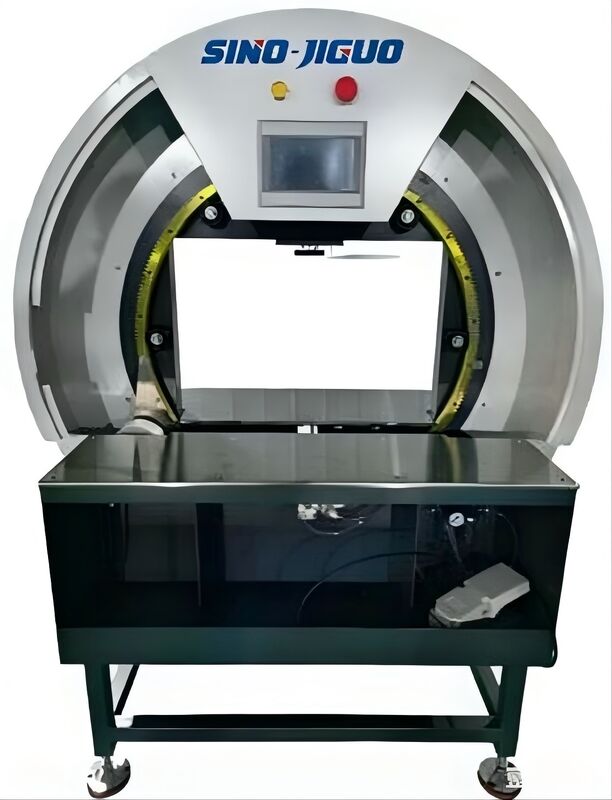

6.1 Anel Rotativo Anular (Peça de Condução do Núcleo)

• Posição: Grande conjunto circular branco na estrutura principal da máquina.
• Função: Como componente móvel principal, ele vem com uma engrenagem interna integrada e uma unidade de transmissão. Ele aciona o suporte do filme para realizar uma rotação de 360° em alta velocidade para completar o empacotamento em espiral nas caixas. Adotando um rolamento giratório de alta precisão, ele funciona de forma constante com baixo ruído e é a chave para uma eficiência de embalagem estável e um efeito de ligação firme.

6.2 Unidade de transporte e desenrolamento de filme

• Posição: Eixo do rolo de filme branco instalado dentro do anel giratório, conforme mostrado na parte inferior esquerda da figura.
• Função: Usado para segurar rolos de filme extensível PE. Equipado com regulador de tensão integrado e mecanismo de pré-estiramento opcional para controlar a tensão de liberação do filme. Ele realiza estiramento uniforme do filme, mantém as embalagens bem embaladas, reduz o uso do filme e reduz os custos de material.

6.3 Plataforma de trabalho e estrutura de transporte em aço inoxidável

• Posição: Plataforma metálica central da máquina.
• Função: Suporta caixas e mercadorias a serem embaladas. A superfície lisa e resistente ao desgaste facilita o carregamento e descarregamento manual. Modelos selecionados podem ser conectados a linhas de produção para embalagem contínua totalmente automática. Sensores fotoelétricos integrados detectam as mercadorias automaticamente e iniciam o procedimento de embalagem.

6.4 Painel de controle de toque PLC

• Posição: Tela montada na parte superior do anel giratório.
• Função: A unidade de controle central de toda a máquina. Os usuários podem definir livremente as camadas de embalagem, a velocidade de rotação, a tensão do filme e a taxa de sobreposição. O início com um clique está disponível para fácil operação. Vários grupos de configurações de parâmetros podem ser salvos para diferentes produtos. Novos operadores podem se familiarizar com a operação em pouco tempo.

6.5 Botões de partida e parada de emergência

• Posição: Botão de parada de emergência vermelho e botão de partida verde próximo ao painel de controle.
• Função: O botão vermelho desliga a máquina instantaneamente em caso de emergência para garantir a segurança operacional. O botão verde ativa o processo de embalagem. Ambos os botões são fabricados de acordo com as normas de segurança industrial.

6.6 Interruptor de pedal

• Posição: Dispositivo de controle de pedal na parte externa da máquina.
• Função: Libera as mãos dos operadores. Depois de colocar a mercadoria, basta pisar no pedal para começar a embalar. Melhora muito a conveniência de operação, perfeita para cenários de trabalho com cargas e descargas frequentes.

6.7 Estrutura da Máquina e Proteção de Segurança

• Posição: Estrutura de aço cinza na parte inferior da máquina.
• Função: Atua como base principal de suporte de carga. Feito de aço soldado de alta resistência, mantém excelente estabilidade durante operação em alta velocidade. A estrutura protetora totalmente fechada evita riscos de segurança causados ​​pelo anel giratório e também protege as peças internas da transmissão contra poeira e sujeira.
