Máquina de embrulho de filme de alongamento servo. Embaladeira automática de paletes para cartão e caixa

Princípio de funcionamento:

A máquina funciona por meio de um anel rotativo de alta velocidade de 360 graus, que impulsiona o carrinho de filme elétrico a orbitar em torno de um cartão ou item estático.Este processo aplica uma película de alongamento em PE à superfície das mercadorias numa forma uniformeO processo de embalagem é totalmente automatizado, sem necessidade de intervenção manual; os operadores só precisam lidar com o carregamento e descarregamento das mercadorias,garantir uma operação simples e altamente eficiente.

- Diferente das embalagens tradicionais de paletes: não é necessário utilizar paletes; a máquina envolve directamente as embalagens individuais.eliminando o risco de rebentamento associado à rotação de alta velocidade e tornando a máquina ideal para pequenas, produtos leves.

- Principais vantagens: proporciona uma elevada estanquidade de embalagem, maximiza a eficiência de utilização do filme e oferece velocidades de embalagem significativamente mais rápidas do que os métodos manuais.

Especificações técnicas

Função e características principais:

Indústrias e cenários apropriados

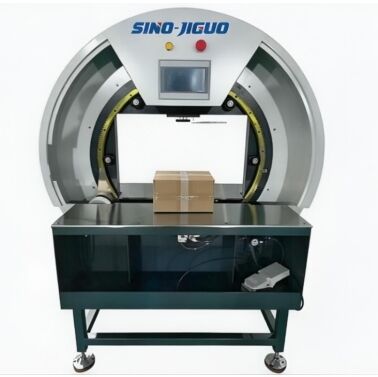

6.1 Anel de rotação anular (componente de alimentação do núcleo)

- Localização: a grande estrutura circular branca situada no corpo principal da máquina.

- Função: componente móvel do núcleo do dispositivo, dotado de uma engrenagem interna integrada e de um sistema de transmissão que faz girar o carrinho de filme a alta velocidade (360°),Consequentemente, a embalagem em espiral das caixas de cartãoUtilizando um projeto de rolamento de giro de alta precisão, garante uma operação suave e baixos níveis de ruído, servindo como elemento crítico para garantir a eficiência do envelopamento e a aderência à carga.

6.2 Mecanismo de transporte e de desenrolar de filme

- Localização: o eixo do rolo de filme branco situado no lado interno do anel rotativo (mostrado no canto inferior esquerdo do diagrama).

- Função: concebido para montar rolos de película de enrolamento em PE.Possui um ajuste de tensão incorporado e um mecanismo de pré-alongamento (disponível em modelos selecionados) que controla a tensão de saída do filmeIsto garante um alongamento uniforme do material de película, garantindo assim a estanquidade de carga, reduzindo simultaneamente o consumo de película e reduzindo os custos de material.

6.3 Superfície de trabalho e estrutura de transporte de aço inoxidável

- Localização: a plataforma metálica situada no centro da máquina.

- Função: Suporta as caixas de cartão ou as mercadorias em espera de embalagem.Os modelos selecionados podem ser integrados directamente nas linhas de produção, permitindo umaA plataforma dispõe de sensores fotoeléctricos integrados que detectam automaticamente a posição das mercadorias e desencadeiam a sequência de embalagem.

6.4 Painel de controlo táctil PLC

- Localização: O ecrã situado em cima do anel rotativo.

- Função: Serve como centro de controlo central do dispositivo, permitindo a personalização de vários parâmetros, tais como o número de camadas de embalagem, velocidade de rotação, tensão do filme,e da relação de sobreposição e permite o início do processo de envolvimento com um toqueO sistema suporta o armazenamento de múltiplos perfis de parâmetros para acomodar mercadorias de diferentes especificações, oferecendo uma operação simples que permite aos novos funcionários dominarem rapidamente os controles.

6.5 Botões de comando de parada e arranque de emergência

- Localização: Os botões vermelhos (paragem de emergência) e verdes (iniciação) situados ao lado do painel de comando.

- Função: o botão vermelho permite a desligação imediata, com um toque, em situações de emergência, garantindo a segurança operacional.Ambos os botões cumprem as normas de segurança industrial. 6.6 Interruptor de comando do pedal do pé (esquina inferior direita)

- Localização: Dispositivo operado com os pés localizado no exterior da máquina.

- Função: Liberta as mãos do operador; basta pressionar o pedal após o carregamento manual do produto para iniciar o processo de fixação.Isto aumenta a comodidade operacional e é ideal para cenários que envolvem carregamento e descarregamento manuais frequentes.

6.6 Estrutura e estrutura de protecção da máquina

- Localização: A estrutura de aço cinza localizada na base da máquina.

- Função: Serve como base de carga para o equipamento; construído a partir de aço soldado de alta resistência para garantir a estabilidade durante a operação de alta velocidade.Dispõe de um projeto de proteção fechado para mitigar os riscos de segurança associados à rotação de alta velocidade do anel de fixação, protegendo simultaneamente os componentes internos da transmissão da poeira e detritos.
